抵抗式レベル計
LR形

本抵抗式液面指示警報計センサは、内部にマグネットが固定されたフロートと、磁気駆動式であるリードスイッチと抵抗器が多数個、等間隔に配列された基板が封入されたステムで構成されています。

液面上昇にともなってフロートが上昇すると、Aの状態→Bの状態→Cの状態へ移ります。
その時A(2個)→B(3個)→C(2個)の順でリードスイッチが動作します。(液面下降の場合はC→B→Aの順に動作します。)
従って、フロートの位置に対応した合成抵抗値の変化を得ることができ、図2の内部回路の1―2間に一定電流を流すことにより、この変化にともなった電圧を1―2間に得ることができます。

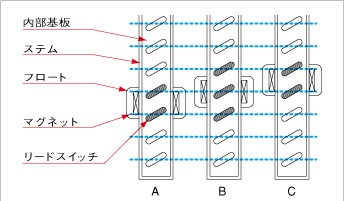

図1.フロートの位置とリードスイッチの動作関係

図2.ステム内の回路構成
