磁歪式レベル計
MS形
- レベル計
- フロート式
主な用途
薬液の計量、ブレンドタンクの高精度計測に最適。
主な特長
防爆構造
MS650/MS670：JPEx 本質安全防爆 Ex ia ⅡC T5 Ga
世界的に知られるWedemann効果による磁歪現象を応用
高精度(±1mm or ±0.1%F.S.)高分解能を実現
お求め易い価格を実現

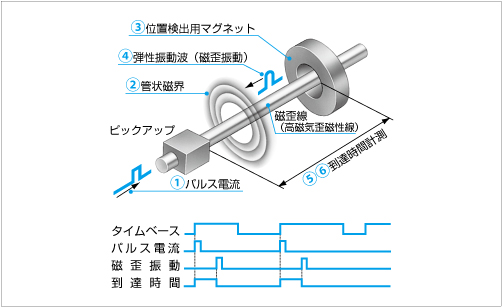

動作原理
Wiedemann効果
①磁歪線の一端にパルス電流を流す。
↓
②磁歪線の全長に管状磁界が生じる。
↓
③ 位置検出用マグネットの磁界と管状磁界を交差させる。
↓
④ 相乗効果により弾性振動波が発生する。
↓
⑤ 弾性振動波の伝達時間は、伝達距離に比例する。
↓
⑥ 到達時間を繰り返し計測する。
↓
極めて高い計測が可能
