静電容量式レベル計(位相検出方式)
CG/CGM シリーズ

基本的な発振回路は、L(コイル)とC(電極間に生じる静電容量値)の並列共振回路です。
この回路の発振周波数は、f=1/2πです。
被検出物が無い状態での発振周波数をf1とすると、f1=1/2π

C:初期の静電容量値(ゼロ点)

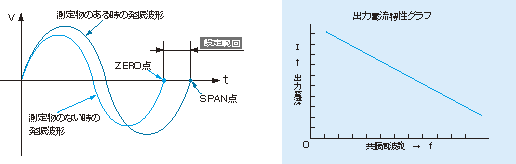

被検出物が有る状態においては、Cが、C+ΔCに増加し、発振周波数がf2に変化します。
f2の周波数は同様に以下のように表せます。

f2=1/2π
C+ΔC:被検出物による静電容量値(スパン点)

このf1からf2への周波数変化を検出し、変化量に見合った電流信号(4～20mA DC)に変換し、出力します。また、マイコンによる制御を行っている為、出力電流値のオフセット出力、ゼロ、スパン点の出力電流値反転等が可能です。
