ホリゾンタル　レベルセンサ
Sシリーズ

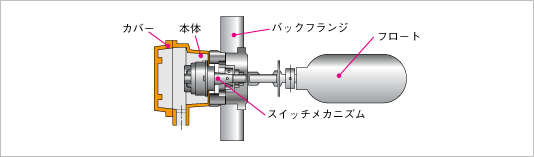

シャフト後端に埋め込まれたマグネットと、本体側スイッチメカニズムに設置されたマグネットを非磁性体の板を介して、向かい合わせに設置しています。
液面の変化に応じてフロートが上下することにより、シャフト側マグネットが移動し、その結果ユニット側マグネットが反発し、スナップアクションにてスイッチをON-OFFします。

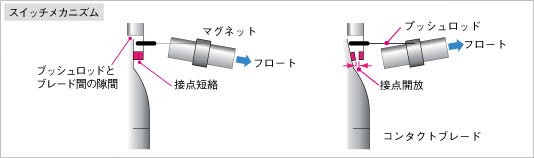

スイッチの接点開閉は、スイッチメカニズムのマグネットに取付けられたプッシュロッドによって行われます。このプッシュロッドによって、一方のスイッチのコンタクトブレードを押して接点を開放し、他方のスイッチのコンタクトブレードを放して接点を短絡させます。
