レベルプリセッタ
PS7000形
- その他･補器
- ユニット
主な用途
あらゆる計装・制御システムの高精度多点警報設定器に最適。(プラグインタイプのみ)
主な特長
電流信号(4～20mA DC)電圧信号は(1～5ＶDC、0～5V DC、0～10V DC)のご指定の入力信号で製作可能。
電源電圧は90～132V/180～264V AC、50/60Hz
設定値は、0～10V DCに(0～100％に対応)変換されモニター端子出力されるため、警報設定が容易で高精度に行えます。

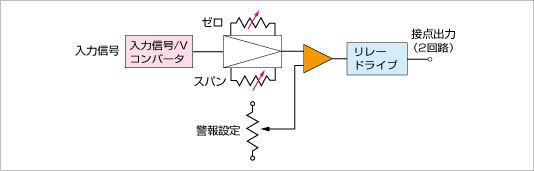

動作原理
各種の入力信号を所定の電圧信号に変換し、次段に送ります。
出力は、警報リレー接点であり、上限用、下限用の合計2点あり、
上限用接点は、警報設定ボリウムにて設定された値より入力信号が高い時、
下限用接点は、警報設定ボリウムにて設定された値より入力信号が低い時、各々の警報が独立して出力されます。警報接点出力中は前面パネルの警報動作ランプが点灯し、警報の確認が容易に行えます。
